技术类型:射频识别,物联网 厂家:常州高特(GAO RFID Inc.旗下)
产品概述:

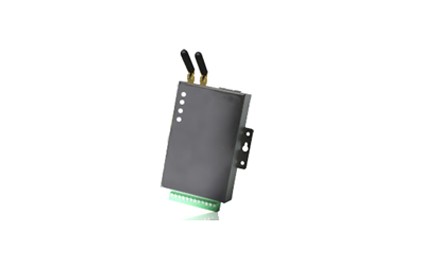

常州高特,产品型号:E0100008,ZigBee IP Modem。ZigBee + GPRS/ CDMA/ EDGE/ WCDMA/ EVDO/ TD-SCDMA IP MODEM是一种物联网无线数据终端,利用ZigBee 网络为用户提供无线数据传输功能。它已广泛应用于物联网产业链中的M2M 行业,如智能电网、智能交通、智能家居、金融、移动POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
该产品采用高性能的工业级16/32 位通信处理器和工业级ZigBee 模块,以嵌入式实时操作系统为软件支撑平台,同时提供RS232 和RS485(或RS422)和ZigBee接口,可直接连接串口设备和ZigBee 模块,实现数据透明传输功能;低功耗设计,最低功耗小于1mA;提供5 路I/O,可实现数字量输入输出、脉冲输出、模拟量输入、脉冲计数等功能。
产品特点:
技术参数:
标准及频段 |
IEEE 802.15.4 ISM 2.4 GHz |
室内/市区 通信距离 |
60 m 90 m(加强版) |
户外/视距 通信距离 |
1200 m 3200 m(加强版) |
发射功率 |
3.1 mw (+5 dBm) /Normal mode, 6.3 mw (+8 dBm)/ Boost mode 63 mw (+18 dBm) (加强版) |
理论带宽 |
250 kbps |
灵敏度 |
-102 dBm |
网络拓扑 |
点对点、点对多点、对等和Mesh网络 |
通道数 |
16 Direct Sequence Channels 15 Direct Sequence Channels(加强版) |
通道 |
11 to 26 11 to 25(加强版) |
CPU |
工业级32位通信处理器 |
FLASH |
1 MB (可扩展) |
SRAM |
256 kb(可扩展) |
串口 |
1个RS232和1个RS485(或RS422)接口,内置15KV ESD保护,串口参数如下: 数据位:5、6、7、8位 停止位:1、1.5、2位 校验:无校验、偶校验、奇校验、SPACE及MARK校验 串口速率:110 bits/s ~ 230400 bits/s |
指示灯 |
具有电源、通信及在线指示灯 |
天线接口 |
蜂窝:标准SMA阴头天线接口,特性阻抗50欧 ZigBee:标准SMA阴头天线接口,特性阻抗50欧 |
SIM/UIM卡接口 |
标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护 |
电源接口 |
端子接口,内置电源反相保护和过压保护 |
标准电源 |
DC 12 V/0.5 A |
供电范围 |
DC 5 V ~ 35 V |
通信状态 |
50 mA - 80 mA @ 12 V DC;115 mA –150 mA @ 5 V DC |
待机状态 |
20 mA @ 12 V DC;35 mA @ 5 V DC |
休眠状态 |
8 mA @ 12 V DC;18 mA @ 5 V DC |
定时关机状态 |
0.6 mA @12 V DC;1 mA @ 5 V DC |
外壳 |
金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用 |
外形尺寸 |
91 mm × 58.5 mm × 22 mm (不包括天线和安装件) |
重量 |
205g |
工作温度 |
-25 ºC ~ 65 ºC |
扩展工作温度 |
-30 ºC ~ 75 ºC |
储存温度 |
-40 ºC ~ 85 ºC |
相对湿度 |
95%(无凝结) |
标准频段 |
理论带宽 |
发射功率 |
接收灵敏度 |
ZigBee + GPRS IP MODEM (E0100008A) |
|||
支持EGSM900/ GSM1800 MHz双频 可选GSM850/900/1800/1900 MHz四频 支持GSM phase 2/2+ 支持GPRS class 10,可选class 12 |
85.6 kbps |
GSM850/900: <33 dBm GSM1800/1900: <30 dBm |
<-107 dBm |
ZigBee + CDMA IP MODEM (E0100008B) |
|||
支持CDMA2000 800MHz单频 可选800/ 1900 MHz双频450 MHz单频 |
153.6 kbps |
GSM850/900: <33 dBm GSM1800/1900: <30 dBm |
<-104 dBm |
ZigBee + EDGE IP MODEM (E0100008C) |
|||
支持GSM850/900/1800/1900 MHz四频 支持GPRS/EDGE Class 12 |
236.8 kbps |
GSM850/900: <33 dBm GSM1800/1900: <30 dBm |
<-106 dBm |
ZigBee + WCDMA/HSDPA/HSUPA IP MODEM (E0100008D) |
|||
支持UMTS/WCDMA/HSDPA/HSUPA 850/1900/2100MHz三频 可选850/900/1900/2100MHz四频 支持GSM850/900/1800/1900MHz四频 支持GPRS/EDGE CLASS 12 |
HSUPA: 5.76 Mbps (上行) HSDPA: 7.2 Mbps (下行) UMTS: 384 kbps (DL/UL) |
<24dBm |
<-109 dBm |
ZigBee + TD-SCDMA IP MODEM (E0100008E) |
|||
支持TD-SCDMA /HSDPA/HSUPA 1880-1920/2010-2025MHz双频 支持GSM850/900/1800/1900MHz四频 支持GPRS/EDGE CLASS 12 |
下行速率2.8 Mbps 上行速率2.2 Mbps |
<24 dBm |
<-108 dBm |
ZigBee + CDMA20001X EVDO IP MODEM (E0100008F) |
|||
支持EVDO Rev A 800MHz单频 可选800/1900MHz双频, 450MHz单频 支持IS-95 A/B和CDMA2000 1xRTT 无线网络 |
下行速率3.1 Mbps 上行速率1.8 Mbps |
<23 dBm |
<-104 dBm |
