技术文档：

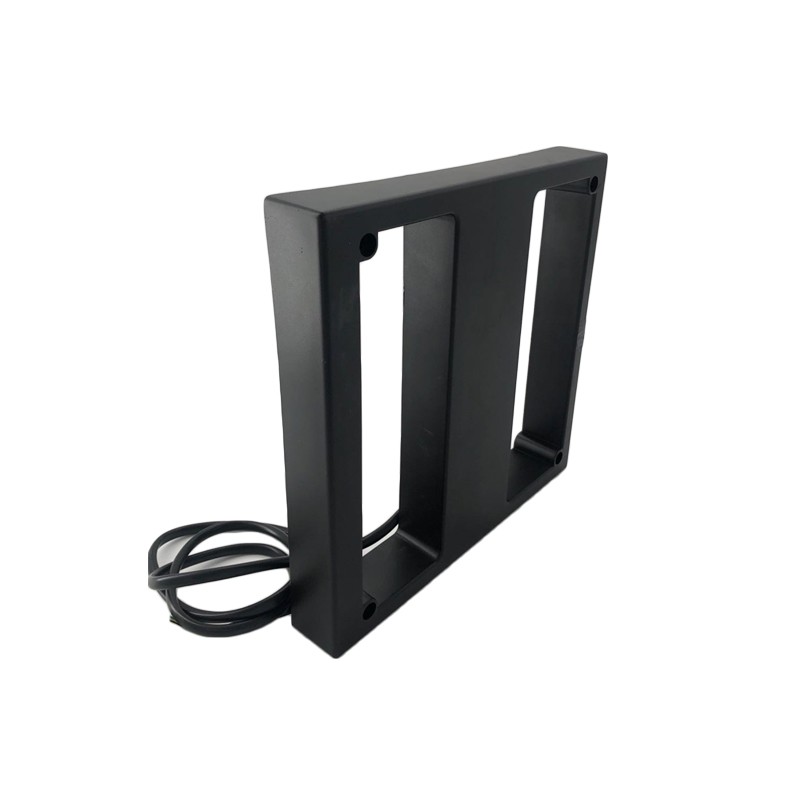

EM 系列的125KHZ 非接触式射频ID 卡接收器是釆用先进的射频接收线路设计及嵌入式微控制器,结合高效译码算法,完成对64bits Read-Only uem4100 兼容式ID 卡的接收,具有长距离接收灵敏度高﹑工作电流小﹑单直流电源供电、低价位高性能等特点,适用于停车场管理系统﹑门禁﹑防盗等各种长程射频识别应用领域。
l 内置天线,工作频率为125 KHZ.
l 开机自检功能
l 完全支持uem4100 兼容格式ID 卡(64bits,Manchester 编码)
l 有效距离可达100cm
l 在有效距离内数据接收时间小于100ms
l 单直流电源供电,工作电流约为100mA 左右
l Wiegand 26bits 标准格式数据输出
l 内置蜂鸣器
|
引线编号 |
引线颜色 |
Wiegand26bits接口说明 |
|
1 |
红 |
电源(Vcc): +12V~+15V |
|
2 |
黑 |
接地(GND) |
|
3 |
绿 |
数据0(Data0) |
|
4 |
白 |
数据1(Data1) |
|
5 |
棕 |
保持(Hold) |
|
6 |
黄 |
接地(GND |
l 极限参数
|
项目 |
数值 |
单位 |
|
电源,Vcc |
+16 |
V |
|
引线3,4,5电流 |
+25 |
MA |
|
工作温度,TOPR |
0~+70 |
℃ |
|
贮藏温度,TSTR |
-55~+125 |
℃ |
外形尺寸：24X24X5 cm
重量： 150g
这款中距离读卡器被广泛应用于门禁控制软件系统、停车控制系统、考勤数据采集系统、安全管理系统、物品管理系统等无线射频识别（RFID）系统。
